公司有多个E1/E2经常将相关配置选项混淆，E1与E2本身配置文件不同并且芯片不同相关的配置文件也不同,前提是仿真器可以在设备管理器中成功识别。

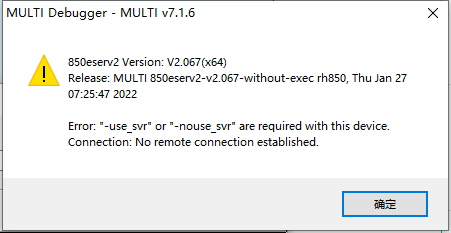

　　图2

　　软硬件环境

　　1）、软件版本：Mutil 7.16

　　2）、电脑环境：Windows 11

　　3）、外设硬件：无

　　解决方法

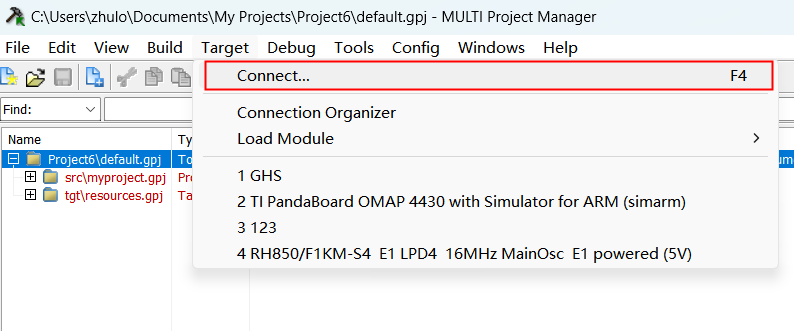

　　1）、进入项目管理界面，选择--，进入连接选项界面。

　　图4-1

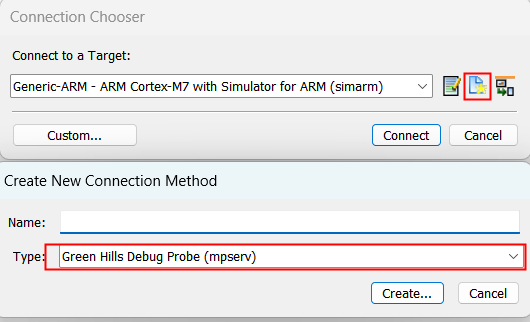

　　2）、点击标记处快捷键，新建连接方案,设置连接方案的名称，Type类型选择为

　　图4-2

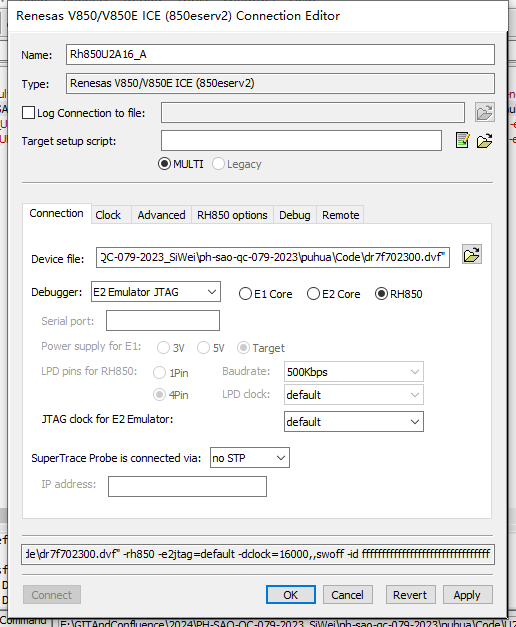

　　3）、进入”Connection“界面，在”Device file“处选择对应芯片的.dvf文件，”Debugger“处首先选择E1还是E2仿真器，JTAG接口，选择内核。其余默认即可。

　　图4-3

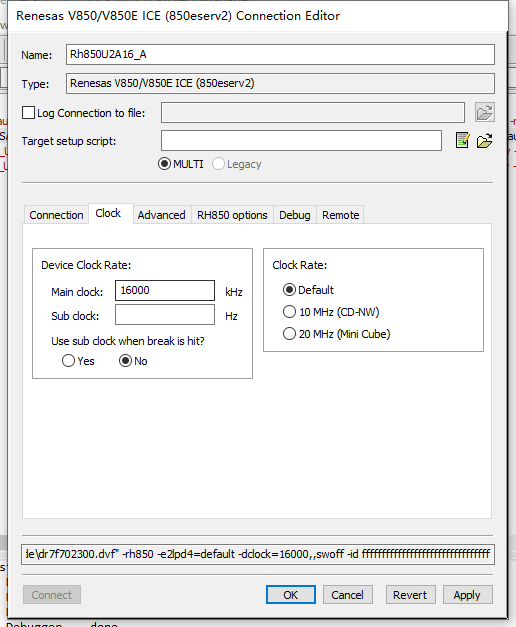

　　4）、进入”Clock“界面，在”Main clock“处填写时钟”16000“kHz，其余默认即可。

　　图4-4

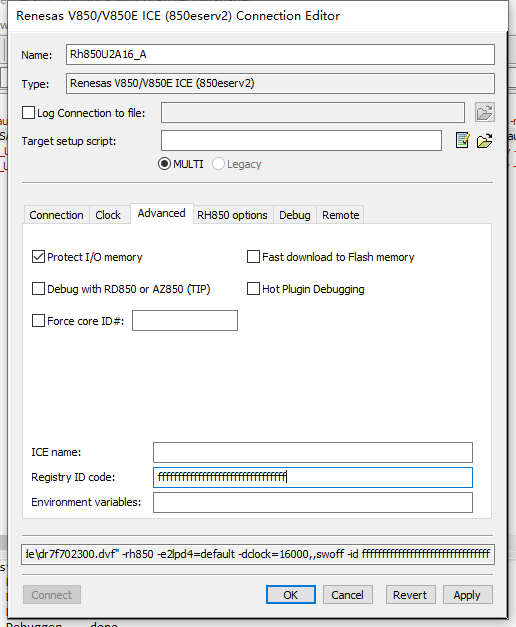

　　5）、进入”Advanced“界面，选择保护内存，在”Registry ID code “处填写(E2仿真器填写64个f，E1仿真器填写32个f)，其余默认即可。

　　图4-5

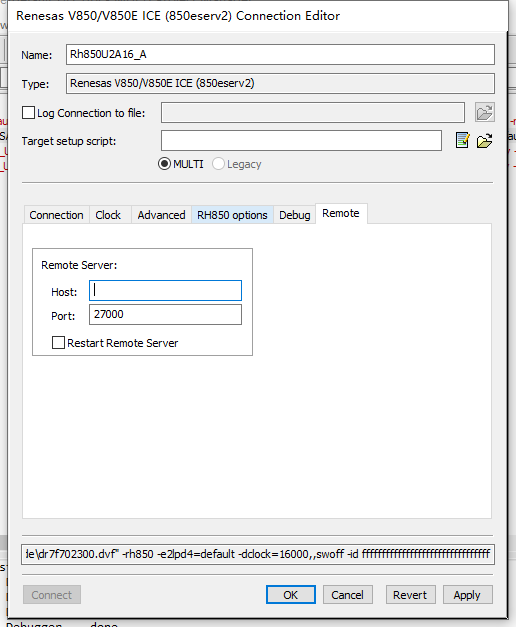

　　6）、进入”Remote“界面，”Port“处填写端口<27000>，其余默认即可。

　　图4-6

　　注：设置确认后再排查版本、补丁包等问题。
